繼電器輸入端子板XS-16DI-RL-AC

通道數：16路

模式：?jiǎn)尉�制數字量輸入，繼電器隔離

信號輸入：AC電平，干接點

帶有RC抗感應電路。

信號輸出：高電平、低電平可選

安裝形式：M5M6螺釘

配套卡件：

S7-300PLC:6ES7321-1BH021BH10

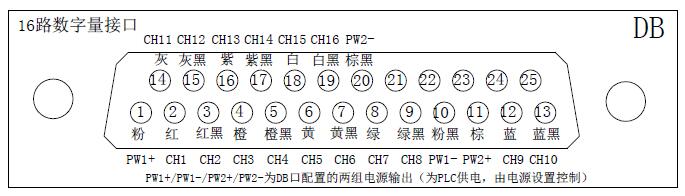

內部接口表：

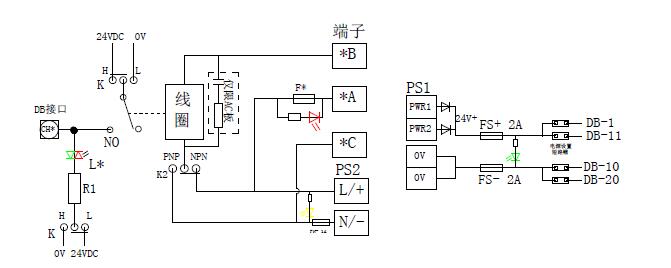

原理圖：

接線圖：

常用設置：

改變開關K位置可改變信號輸出制式：H：輸出為高有效,適合歐美PLC;

L：輸出為低有效,適合日臺PLC信號反向(邏輯非):背面焊連改變開關K2位置可改變信號輸入制式：PNP或NPN干接點是采用PNP型式

電源設置：

DB口含有4芯電源線，用于向PLC模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見右圖，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。注意：為實現信號的徹底隔離，內外電源必須做到隔離，因此本板需要外部電源，在端子板的左下角標注為L+/N-的端子為外部電源端子，須提供AC220V。外部信號為有源信號時該電源無需提供。端子塊右側為電源負端保險FN-。注意：輸入電壓等級與繼電器線圈電壓必須一致。
