模擬輸入輸出隔離端子板XS-8AIO-I-R 通道數：8 路 模 式：雙線制模擬量隔離輸入輸出，三端隔離 信 號：2 線3 線變送器和四線制信號、溫度信號，電流輸出 安裝形式：M5\M6 螺釘 配套卡件： S7-300PLC:: 6ES7 331-1KF02\7NF00\7NF10; 332-5HD01\5HF00 等。

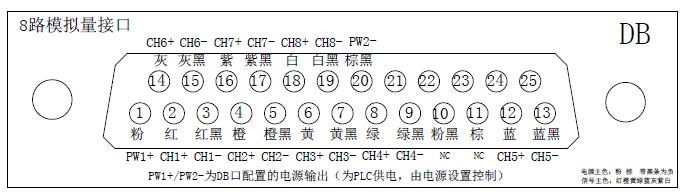

內部接口表：

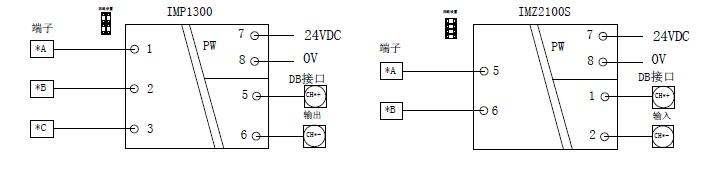

原理圖：
接線圖：
常用設置： 改變短位置可改變輸入輸出型式，見下圖。 個別回路需要改為非隔離模式時，請向我司聯絡。 電源設置： 每個DB 口都含有2 芯電源線，用于向PLC 模塊供電。這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，送電前應根據需要進行設置。電源指示在保險下方，電源接反或保險燒斷時電源燈不亮。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
