模擬輸出隔離端子板XS-8AO-I-S 通道數(shù)：8 路 模 式：雙線制模擬量輸出，三端隔離 信號類型：電流信號 免拆線測電流技術，測試過程信號不中斷 保險熔斷報警 安裝形式：M5\M6 螺釘 配套卡件： S7-300PLC: 6ES7 332-5HD01\5HF00 等。

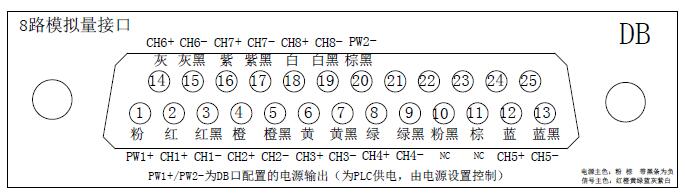

內(nèi)部接口表：

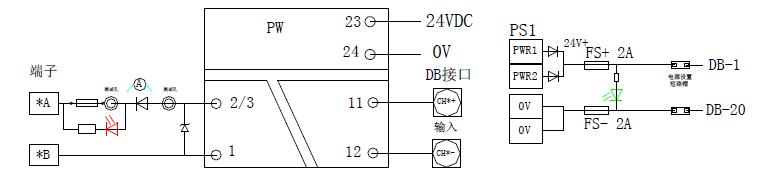

原理圖：
接線圖
電源設置： DB 接口中包含2 根電源輸出線，該端子可為PLC 模塊提供電源，這些電源由電源輸出設置的短路帽進行控制，每個短路帽對應一根線，詳見右圖，送電前應根據(jù)需要進行設置。電源指示在保險下方，電源接反或保險斷時電源燈不亮。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
